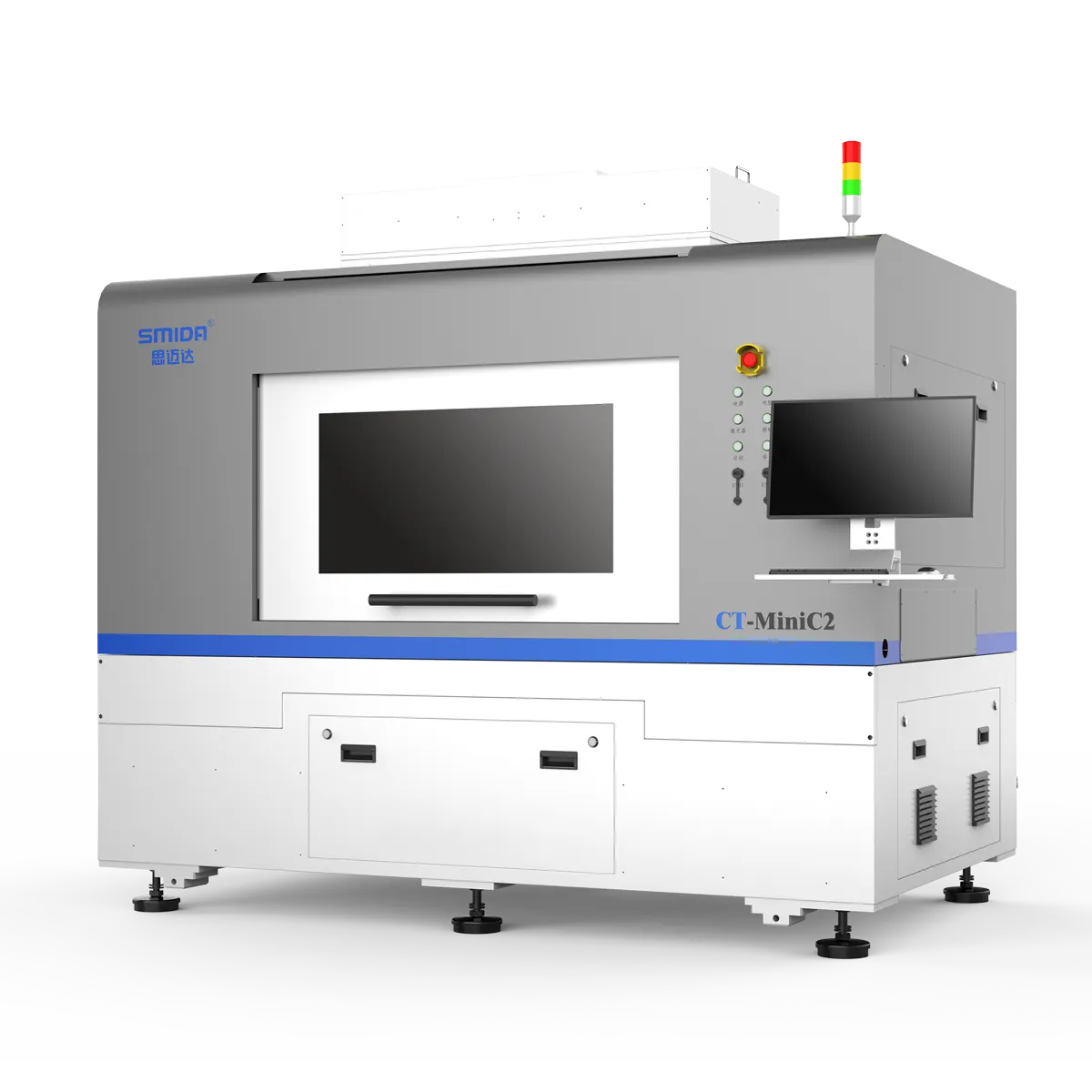

Offline Fiberoptisk Metall Laser Sub-board skärmaskin CT-MiniC2
Maskinen använder ett arbetsläge för manuell lastning och lossning, vilket kräver att personal sköter matningen och tömningen av brädor. Den kan uppgraderas till ett online-arbetsläge efter behov.
Om CT-MiniC2
CT-MiniC2 är en offline laser subboard maskin.
Vi använder fiberlasrar med bra optiska lägen och lång livslängd, som kan skära metallmaterial under 2 mm. Lasereffekten kan väljas beroende på skärmaterialet.
Arbetsläget för manuell lastning och lossning är lätt att använda, mycket anpassningsbart och kan uppgraderas till ett online arbetsläge.
Prestandaindex
| Plattformens struktur | m arble+linjärmotor |
| Positioneringsnoggrannhet | ± 3um |
| Repetitiv positioneringsnoggrannhet | ± 1,5 um |
| X/Y-upplösning | 0.2um |
| CCD-upplösning | 5 miljoner pixlar |
| Skanningsfunktion | frivillig |
|
X-axelns rörelse
| 1340mm |
|
Y-axelns rörelse
| 680mm |
|
Z-axelns rörelse
| 100mm |
| X. Y-axelns maximala hastighet | 1000 mm/s |
| XY maximal acceleration | 1.5G |
Denna tabell är endast för referens. De faktiska måtten beror på den faktiska produkten. Ändringar i produktens utseende och specifikationer meddelas inte. ingångna industrier.
Teknisk parameter
Offline laser subboard maskin
CT-MiniC2
| Konfigurationsindikatorer | Parametern |
| Skärhuvuden | 2D/3D skärhuvud tillval |
| Arbetsläge | Manuell lastning och lossning av material |
| Skärsystem | SMIDA |
| Filformat | dxf-format |
| MES-systemanslutning | Reserverat gränssnitt, valfritt med anpassad informationsinsamling |
| Industriellt dammsugningssystem | Standardkonfiguration |
| Högtrycksluftkälla (torr filtrerad luft) | 1,2Mpa-1,5Mpa |
| Luftkälla (torr filtrerad luft) | 0,5-0,6Mpa |
| Arbetshöjd | 900±30 mm |
| Märkspänning för huvudutrustningens strömförsörjning | 220V/50Hz |
| Industriell vakuumströmförsörjning | 380V/50Hz |
| Huvudutrustningens mått (L*B*H) | 2405x1560x2140(mm) |
| Vikt | 2400kg |
| Total kraft | 9,3kW/h (inklusive dammsugare) |
| Arbetsmiljö | Temperatur 25 ℃± 2 ℃; Luftfuktighet ≤ 60 % |
Denna tabell är endast för referens. De faktiska måtten beror på den faktiska produkten. Ändringar i produktens utseende och specifikationer meddelas inte.
ingångna industrier.
Tillämpning
Metallmaterial som aluminiumsubstrat, kopparsubstrat, aluminiumlegering, rostfritt stål, kolstål, legerat stål, kiselstål, etc.
COMPANY STRENGTH
| Prestandaindex | Parametern |
| Maskinens namn | |
| Maskinmodell | |
| Laser typ | |
| Laserkraft | |
| Yta för plattformsbearbetning (L*W) | |
| Bearbetbar materialtjocklek | |
| Skärhuvuden | |
| Online arbetsläge | |
| Industriellt dammsugningssystem | |
| Filformat | |
| MES-systemanslutning | |
| Skärsystem | |
Denna tabell är endast för referens. De faktiska måtten beror på den faktiska produkten. Ändringar i produktens utseende och specifikationer meddelas inte.
Vad du behöver veta om produktnoggrannhet
| Plattformens struktur | m arble+linjärmotor |
| Positioneringsnoggrannhet | ± 3um |
| Repetitiv positioneringsnoggrannhet | ± 1,5 um |
| X/Y-upplösning | 0.2um |
| CCD-upplösning | 5 miljoner pixlar |
| Skanningsfunktion | frivillig |
|
X-axelns rörelse
| 1340mm |
|
Y-axelns rörelse
| 680mm |
|
Z-axelns rörelse
| 100mm |
| X. Y-axelns maximala hastighet | 1000 mm/s |
| XY maximal acceleration | 1.5G |
Denna tabell är endast för referens. De faktiska måtten beror på den faktiska produkten. Ändringar i produktens utseende och specifikationer meddelas inte.
