प्रभावशीलता सुनिश्चित करते हुए दक्षता में सुधार के लिए CT-8080 अवरक्त, हरा, पराबैंगनी और अन्य लेजर कॉन्फ़िगरेशन चुन सकता है। यह 500 * 500 मिमी के भीतर पीसीबी (पीसीबीए), एफपीसी, एल्यूमीनियम सब्सट्रेट या अन्य सामग्री को काट सकता है।
वैकल्पिक लेजर कटर

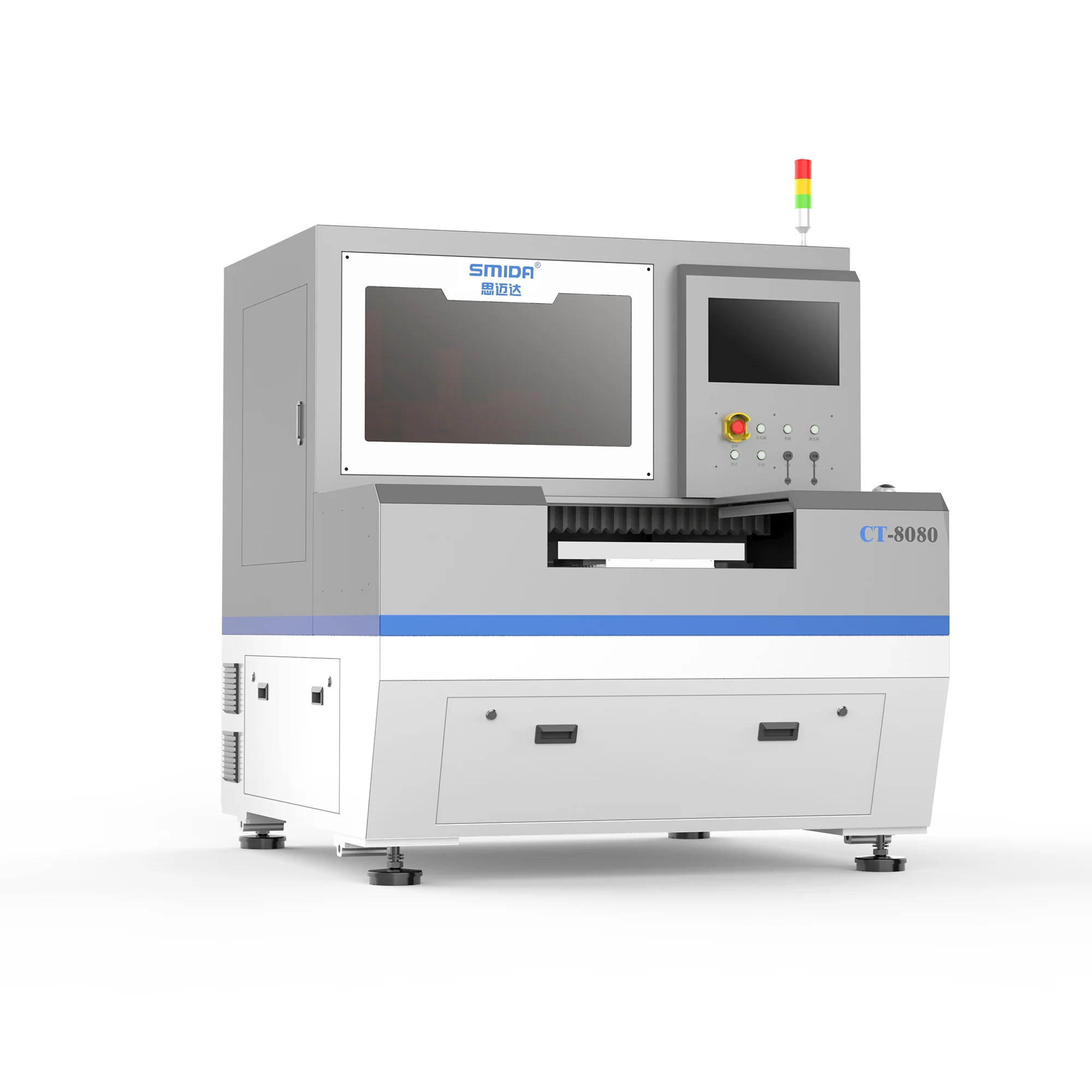

एफपीसी, पीसीबी और अन्य सामग्री लेजर काटने की मशीन
मुख्य विशेषताएं:
1. उच्च काटने की गुणवत्ता
2. तेज काटने की गति
3. सामग्री की विस्तृत श्रृंखला
4. उच्च लचीलापन
5. स्वचालन की उच्च डिग्री
6. पर्यावरण संरक्षण एवं ऊर्जा संरक्षण
बिक्री के लिए 1 यूनिट | अनुकूलन के लिए 1 इकाई
एकाधिक खरीदारी के लिए समर्थन | वैश्विक बिक्री पश्चात सेवा
क्रम संख्या | प्रदर्शन सूचक | पैरामीटर |
1 | मशीन का नाम | लेजर काटने की मशीन |
2 | मॉडल | CT-8080 |
3 | काटने की सीमा | 800*800मिमी |
4 | प्रक्रिया योग्य सामग्री की मोटाई | ≤3मिमी |
5 | प्लेटफार्म दोहराव योग्यता | ±2μm |
6 | व्यापक परिशुद्धता | ±5μm |
7 | लेजर प्रकार | यूवी पिकोसेकंड, इन्फ्रारेड पिकोसेकंड, यूवी नैनोसेकंड, हरी बत्ती वैकल्पिक |
8 | लेजर शक्ति | पावर वैकल्पिक (3-30W) |
9 | ठंडा करने की विधि | चिलर |
10 | काटने की विधि | कंपन दर्पण + लेंस द्वारा स्कैनिंग कट |
11 | अधिकतम काटने की सटीकता | ±0.03मिमी |
12 | सीसीडी संकल्प | 500W (वैकल्पिक) |
13 | एक्स-अक्ष यात्रा | 900मिमी |
14 | Y-अक्ष यात्रा | 1100मिमी |
15 | Z-अक्ष यात्रा | 100मिमी |
16 | अधिकतम X/Y एकल-अक्ष गति | 1000मिमी/सेकंड |
17 | काम प्रणाली | मैनुअल लोडिंग और अनलोडिंग |
18 | औद्योगिक वैक्यूम प्रणाली | मानक |
19 | फ़ाइल फ़ारमैट | डीएक्सएफ प्रारूप |
20 | काटने की व्यवस्था | SMIDA |
21 | मुख्य उपकरण बिजली आपूर्ति वोल्टेज | 220V/50Hz |
22 | काम करने की ऊंचाई | 900±30मिमी |
23 | औद्योगिक वैक्यूम बिजली की आपूर्ति | 220V/50Hz |
24 | उपकरण बाहरी आकार | L1600*W1800*H2000mm |
25 | काम का माहौल | तापमान: 25℃±2℃; आर्द्रता≤60%; कोई संक्षेपण नहीं |
26 | वजन | 800किलोग्राम |
27 | उद्देश्य | ग्लास बैकलाइट पैनल, डायरेक्ट लाइट पैनल, ग्लास पेंट हटाना, इलेक्ट्रॉनिक घटक, नीलमणि, कैमरा मॉड्यूल, ग्लास संलग्नक, फिंगरप्रिंट मॉड्यूल स्टेनलेस स्टील सुदृढीकरण शीट, संचार उत्पाद, पीसीबी (पीसीबीए), एफपीसी, एल्यूमीनियम सब्सट्रेट और अन्य सामग्री काटना। |
28 | कुल शक्ति | 5.5किलोवाट |
कुल शक्ति
उच्च गति स्कैनिंग गैल्वेनोमीटर के साथ, एक्स/वाई टेबल गैन्ट्री संरचना, संगमरमर बेस, उड़ान प्रकाश पथ डिजाइन, उच्च स्थिरता को अपनाती है।
ग्राहक के उत्पादन को पूरा करने के लिए चयनित लेजर की उच्चतम दक्षता के प्रभाव को पूरा करने के मामले में, सही बीम गुणवत्ता, ठीक स्थान, ठीक भट्ठा, उच्च काटने की सटीकता सुनिश्चित करने के लिए वैकल्पिक पिकोसेकंड यूवी लेजर, नैनोसेकंड यूवी लेजर, नैनोसेकंड ग्रीन लेजर।
उच्च परिशुद्धता, स्वचालित पोजिशनिंग, फोकसिंग और अन्य कार्यों का एहसास करने के लिए उच्च रिज़ॉल्यूशन, ब्रांड सीसीडी और लेंस को अपनाएं, विभिन्न प्रकार की दृश्य पोजिशनिंग सुविधाओं का समर्थन करें, जैसे क्रॉस, सॉलिड सर्कल, खोखला सर्कल, एल-प्रकार समकोण किनारे, छवि फीचर बिंदु और इसी तरह
वाइब्रेटिंग लेंस स्वचालित रूप से ठीक हो जाता है, फोकस को स्वचालित रूप से समायोजित करता है, पूरी प्रक्रिया में स्वचालन का एहसास करता है, और तालिका में फोकस की ऊंचाई को स्वचालित रूप से समायोजित करने के लिए लेजर विस्थापन सेंसर को अपनाता है, जिससे तेजी से संरेखण का एहसास होता है और समय और परेशानी की बचत होती है।
सक्शन प्रणाली सभी काटने वाली निकास गैस को खत्म कर सकती है, जिससे ऑपरेटर को होने वाले नुकसान और पर्यावरण को होने वाले प्रदूषण से बचाया जा सकता है।
लाभ
वैकल्पिक लेजर, विभिन्न सामग्री विशेषताओं के अनुकूल, काटने की दक्षता और गुणवत्ता में सुधार करता है।
उच्च परिशुद्धता माप और स्थिति, चिकनी काटने वाले किनारों के साथ, उत्पाद विरूपण के लिए अनुकूल।
पूर्ण स्वचालन, स्वचालित समायोजन, समय की बचत और श्रम की बचत, उत्पाद की स्थिरता में सुधार।
गैन्ट्री संरचना, संगमरमर के आधार और उड़ान पथ डिजाइन को अपनाने से, इसमें उच्च स्थिरता है।
सक्शन प्रणाली अपशिष्ट गैस की कटौती को समाप्त करती है और कर्मियों और पर्यावरण पर प्रभाव से बचाती है।
